Valvola a spillo

Cos'è la valvola ad ago

Le valvole a spillo, a volte denominate valvole a stantuffo, sono valvole di regolazione e consentono agli ingegneri di controllare e regolare con precisione il flusso e la pressione dell'acqua. La precisione è ottenuta attraverso il movimento fine dell'albero, che consente al riduttore di spostare il tubo del pistone in movimento scorrevole verso la posizione di apertura o chiusura, a seconda dei requisiti del sistema di controllo.

Vantaggi della valvola a spillo

Flessibilità

Le valvole più semplici offrono solo due opzioni. O il flusso è aperto o è chiuso. Le valvole a spillo sono completamente diverse a questo riguardo, poiché consentono di scegliere un'intera gamma di opzioni intermedie. Potresti impostare il flusso in modo che sia molto basso, ma comunque in movimento, o quasi al massimo, ma non del tutto. Ciò consente un'estrema adattabilità. Qualunque sia la situazione che incontri, probabilmente sarai in grado di regolare la valvola per soddisfarla.

Precisione

Con una valvola a spillo, la precisione sarà sempre la parola d'ordine numero uno. Questa è la caratteristica principale che in genere porta le persone a scegliere questa valvola rispetto ad un'altra. Poiché l'ago può essere spostato fino a livelli così piccoli, gli utenti possono regolare il flusso con misurazioni esatte. Ciò rende la valvola a spillo una scelta eccellente per le impostazioni in cui numeri e misurazioni esatti sono fondamentali.

Maggiore efficienza

Poiché il flusso può essere controllato in modo così preciso, gli utenti possono raggiungere un livello di efficienza senza precedenti. Invece di consentire un flusso molto maggiore del necessario e sprecare carburante o gas, gli utenti possono utilizzare solo la quantità esatta necessaria, risparmiando allo stesso tempo denaro ed energia.

Livelli di sicurezza elevati

Come effetto collaterale naturale della precisione e dell'adattabilità di queste valvole, queste sono alcune delle valvole più sicure oggi sul mercato. Niente scorre a meno che non sia previsto, il che significa che ci sono molte meno possibilità di perdite, rotture o danni che potrebbero portare a situazioni pericolose.

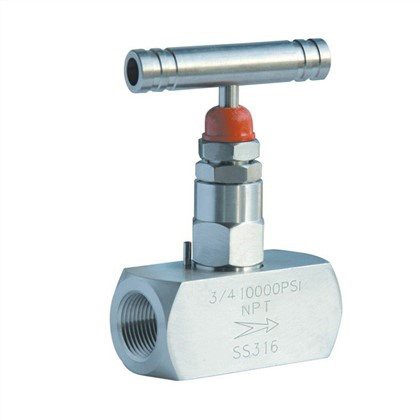

Valvola a spillo Ss316

Descrizione del prodotto Le valvole sono prodotte in base alle esigenze delle applicazioni. Le

Agregar a la consulta
Valvola a spillo in acciaio inossidabile 1/4

Nome del prodotto: valvola a spillo 6000psi 10000psi. Materiale: acciaio inossidabile. Dimensioni:

Agregar a la consulta
Valvola a spillo Ss316

Nome: valvola a spillo in acciaio inossidabile 6000psi 10000psi. Materiale: SS316, SS316L, C276,

Agregar a la consulta

Perché scegliere noi

Standard di alta qualità

I nostri prodotti sono realizzati secondo standard di alta qualità, garantendo che siano durevoli e durevoli. Utilizziamo solo i migliori materiali e le più recenti tecniche di produzione per creare i nostri prodotti.

Prezzi competitivi

Offriamo i nostri prodotti flangiati a prezzi competitivi, garantendo ai nostri clienti il miglior rapporto qualità-prezzo possibile.

Competenza

Abbiamo un team di esperti con molti anni di esperienza nel settore delle flange.

Assistenza clienti

Siamo orgogliosi di fornire un eccellente servizio clienti e di garantire che i nostri clienti siano soddisfatti dei loro acquisti. Siamo sempre disponibili a rispondere a qualsiasi domanda o dubbio che i nostri clienti possano avere.

Tipi di valvole a spillo

Valvola a spillo filettata (azionamento manuale)

Il tipo più comune e tradizionale di valvola a spillo. Presenta un'impugnatura collegata ad uno stelo (stantuffo) con estremità rastremata. Quando si gira la maniglia, lo stantuffo si muove verticalmente attraverso la porzione filettata, regolando il flusso spostando l'estremità conica più vicino o più lontano dalla sede della valvola. La valvola a spillo filettata consente un controllo manuale preciso della portata.

Valvola a spillo motorizzata
Le valvole a spillo automatizzate possono essere azionate idraulicamente, elettricamente o pneumaticamente. Offrono il vantaggio del funzionamento e dell'automazione a distanza. La scelta del metodo di attuazione dipende dai requisiti dell'applicazione e dalle risorse disponibili. I sensori di temperatura e flusso vengono spesso utilizzati per controllare gli attuatori delle valvole a spillo automatizzate.

Valvola a spillo diritta e valvola a spillo ad angolo
Questi termini si riferiscono all'orientamento delle porte di ingresso e di uscita l'una rispetto all'altra. Una valvola a spillo diritta ha le porte di ingresso e di uscita allineate in linea retta (a 180 gradi l'una dall'altra), determinando un flusso diritto. Una valvola a spillo ad angolo ha porte di ingresso e uscita con un angolo di 90 gradi. La valvola a spillo diritta ha un percorso del flusso tortuoso con una caduta di pressione maggiore, che la rende più suscettibile alla cavitazione e al flashing, mentre la valvola a spillo ad angolo riduce la caduta di pressione ed è più adatta per determinate applicazioni.

Valvola a spillo multiporta
Le valvole a spillo multiporta includono la porta di ingresso standard e porte di uscita multiple. Queste valvole sono comunemente utilizzate per dispositivi e strumenti di lettura della pressione, riducendo il numero di punti di installazione in un sistema di tubazioni e minimizzando il rischio di perdite o guasti nei punti di connessione.

Quali sono i problemi comuni con le parti di una valvola a spillo?

Perdita di fluido

Una valvola a spillo dovrebbe fornire una tenuta ermetica nella posizione completamente chiusa per evitare perdite di fluido. Quando questa tenuta è compromessa, possono verificarsi perdite di fluido, con conseguenti potenziali problemi di sicurezza ed efficienza. Il motivo della perdita di fluido in posizione completamente chiusa è spesso l'usura dell'otturatore causata dai fluidi del sistema. Per risolvere questo problema è consigliabile sostituire almeno lo stelo della valvola a spillo. Se il problema persiste, una soluzione più completa potrebbe comportare la sostituzione dell'intera valvola a spillo per garantire una tenuta affidabile ed ermetica nella posizione completamente chiusa.

Accumulo di particelle solide

Quando una valvola a spillo si blocca in posizione aperta, può verificarsi un flusso incontrollato del fluido e una perdita di controllo operativo. Il blocco della valvola in apertura è dovuto principalmente all'accumulo di particelle solide al suo interno. Per risolvere questo problema, la valvola deve essere smontata e qualsiasi particella solida che causa l'ostruzione deve essere rimossa con attenzione per ripristinare il normale funzionamento della valvola.

Quali sono le applicazioni delle valvole a spillo?

Istrumentazione

Le valvole a spillo sono comunemente utilizzate nella strumentazione e nei sistemi di controllo per regolare con precisione il flusso del fluido, rendendole ideali per proteggere delicati strumenti analogici dai picchi di pressione.

Controllo del flusso

Eccellono nelle applicazioni che richiedono regolazioni precise del flusso e la gestione di portate basse.

Funzioni On/Off e acceleratore

Le valvole a spillo possono funzionare sia come valvole di intercettazione che come valvole a farfalla, offrendo versatilità nel controllo di vari fluidi.

Controllo dei fluidi

Sono impiegati in diversi settori per controllare il flusso di vapore, aria, gas, olio, acqua e fluidi simili, rendendoli componenti preziosi in numerosi sistemi e processi.

Come funziona la valvola a spillo

Isolamento

Valvola di isolamento (intercettazione) il cui azionamento a vite consente l'apertura graduale della valvola e lo stelo filettato richiede tre o quattro giri della maniglia per aprire e chiudere la valvola. Per pressioni eccezionalmente elevate, generalmente superiori a 10,000 Psig (690 bar), è stata progettata una variante speciale delle valvole a spillo. Sebbene siano simili ad altre valvole a spillo, questo tipo di valvole contiene caratteristiche di design uniche con materiali appositamente selezionati per il funzionamento ad alta pressione.

Regolamento

Le valvole di regolazione e dosaggio hanno la funzione di regolare la portata del flusso. Di solito hanno una punta lunga e affusolata dello stelo e una filettatura dello stelo a passo fine per aprirsi in cinque-dieci giri.

Criteri di selezione della valvola a spillo

Pressione
La pressione di esercizio è un fattore importante nella scelta della valvola a spillo giusta. Quelli robusti possono gestire pressioni fino a 4000-5000 psi (275-413 bar) a 100 gradi F (38 gradi). Quando sono necessarie pressioni ancora più elevate, sono disponibili valvole ad alte prestazioni in grado di gestire una pressione fino a 10.000 psi (689 bar) a 100 gradi F (38 gradi).

Misurare
Le valvole a spillo sono disponibili in un'ampia gamma di dimensioni e connessioni terminali. È possibile utilizzare connessioni maschio/femmina con filettatura in pollici/metrica. Le valvole più comunemente disponibili hanno dimensioni da 2 a 12 mm o da 1/8" a 2". L'uso della valvola della giusta dimensione facilita il flusso efficiente e il funzionamento del sistema con meno possibilità di usura e perdite.

Temperatura
Le valvole a spillo possono essere azionate ad alte o basse temperature. Per temperature estreme l'imballaggio/la sigillatura utilizzata è particolarmente importante. I due materiali di imballaggio più comunemente utilizzati sono il PTFE (Teflon) per un intervallo di temperature da -65 gradi F a 450 gradi F (da -54 gradi C a 232 gradi ) e PEEK (polietere etere chetone) per una maggiore resistenza alla temperatura fino a 600 gradi F (315 gradi).

Materiali
Nella costruzione della valvola vengono utilizzati numerosi materiali diversi. I materiali comunemente usati includono ottone, acciaio inossidabile 304 o 316, acciaio al carbonio e lega 400 (lega a base di nichel). L'acciaio inossidabile è ampiamente utilizzato per la sua resistenza alla corrosione, stabilità chimica e resistenza alle alte temperature. Quelli in ottone sono utilizzati nei sistemi idraulici, nelle applicazioni ad alta temperatura e nelle tubazioni del gas. La lega 400 viene utilizzata per la sua elevata robustezza e resistenza alla corrosione e viene utilizzata principalmente in applicazioni di lavorazione marina e chimica.

Risoluzione dei problemi della valvola a spillo

Problema	Motivo	Soluzione
La valvola a spillo non può aprirsi o chiudersi	Nella valvola si sono accumulate particelle solide	Smontare la valvola e rimuovere i solidi
Perdita di fluido oltre la valvola a spillo quando è in posizione completamente chiusa	Il supporto nel sistema ha usurato la spina	Come minimo, sostituire lo stelo. Valuta la possibilità di sostituire la valvola a spillo.
	Si sono accumulate particelle solide e la valvola è bloccata aperta	Smontare la valvola e rimuovere i solidi
Perdite di fluido dalla valvola	Il dado premiguarnizioni è allentato	Stringere il dado premiguarnizione
	L'imballaggio è usurato	Sostituire l'imballaggio

Valvola a spillo per ispezione periodica

Crepe
Possono verificarsi delle crepe se l'acqua si congela nella valvola. Piccole crepe sulle porte potrebbero essere saldate; tuttavia, eventuali crepe di saldatura sul corpo della valvola potrebbero danneggiare i componenti interni della valvola.

Graffi
I graffi sul rivestimento possono causare corrosione. Rivestire la valvola il prima possibile.

Scolorimento
Lo scolorimento potrebbe indicare che la valvola era troppo calda e che i componenti interni sono danneggiati.

Deformazione
La deformazione del corpo valvola richiede la sostituzione della valvola a spillo.

La nostra fabbrica

I nostri fondatori operano nel settore dell'acciaio inossidabile da oltre 30 anni ed esportano prodotti in acciaio inossidabile da oltre 15 anni. Esportiamo principalmente in oltre 30 paesi in Nord America, Sud America, Europa, Asia e altri stati. Con tenacia e impegno, siamo diventati una delle aziende leader nel settore dei raccordi e delle flange per valvole in Cina.

home-about-us

Domande chieste

D: Per cosa è particolarmente adatta una valvola a spillo?

R: Sono ideali per i sistemi che utilizzano materiali più leggeri e meno viscosi con portate basse. Le valvole a spillo vengono solitamente utilizzate nei sistemi idraulici a bassa pressione, nel trattamento chimico e in altri servizi con gas e liquidi. Queste valvole possono essere applicate anche al servizio ad alta temperatura e ossigeno in base ai loro materiali.

D: Come si fa a sapere se una valvola a spillo è aperta o chiusa?

R: L'ago è lungo e sottile con un diametro gradualmente crescente verso lo stelo. Durante la chiusura, la punta dell'ago passa attraverso l'orifizio della sede e l'ago continua a passare attraverso l'orifizio finché il diametro dell'ago non raggiunge la stessa dimensione del diametro dell'orifizio; la valvola è chiusa quando ciò si verifica.

D: Quali sono le caratteristiche della valvola a spillo?

R: La caratteristica principale della valvola a spillo è la capacità di modulare la portata dell'acqua e l'elevata pressione differenziale. La valvola a spillo NGL è in grado di effettuare una manovra lineare anche in presenza di rilevanti gradi di parzializzazione nonostante elevate pressioni in ingresso e grandi differenze di pressione di esercizio.

D: Qual è il vantaggio della valvola a spillo?

R: La precisione, la possibilità di regolazione, la flessibilità e la versatilità lo rendono perfetto per l'uso industriale. Uno dei maggiori vantaggi dell'utilizzo di una valvola a spillo è la sua piccola apertura. Anche quando completamente retratto, lo stantuffo non consente il flusso del fluido. La vite a filettatura fine che ritrae lo stantuffo controlla la portata.

D: Qual è la limitazione della valvola a spillo?

R: La valvola a spillo presenta un'elevata perdita di pressione a causa dell'elevata limitazione del flusso del fluido. Sono adatti solo per sistemi di tubazioni a bassa portata. Se il fluido contiene particelle solide, la sede e l'ago potrebbero danneggiarsi.

D: La valvola a spillo limita il flusso?

R: Elevata perdita di pressione a causa dell'elevata limitazione del flusso del fluido. Lo spillo e la sede potrebbero danneggiarsi se nel fluido sono presenti solidi in sospensione. L'esame della maniglia della valvola a spillo non rivela se la valvola è aperta o chiusa.

D: Una valvola a spillo controlla la pressione?

R: Le valvole a spillo, a volte denominate valvole a stantuffo, sono valvole di regolazione e consentono agli ingegneri di controllare e regolare con precisione il flusso e la pressione dell'acqua.

D: Qual è la differenza tra una valvola a spillo e una valvola di controllo?

R: La "valvola a spillo" controlla il flusso in entrambe le direzioni, mentre la valvola "controllo del flusso" controlla il flusso in una direzione e fornisce il flusso completo nella direzione opposta. Entrambi vengono generalmente utilizzati nelle applicazioni di misuratori di portata, principalmente quando è necessario mantenere una portata bassa, costante e calibrata.

D: Qual è la differenza tra una valvola a spillo e una valvola a un quarto di giro?

R: La funzione di apertura e chiusura a un quarto di giro di una valvola a sfera rende estremamente semplice la chiusura e la determinazione dello stato di apertura o chiusura. Le valvole a spillo, tuttavia, sono preferibili quando un'applicazione richiede un controllo del flusso estremamente accurato poiché la posizione dello stantuffo può essere modificata.

D: Quali sono i componenti di una valvola a spillo?

R: I gruppi delle valvole a spillo sono costituiti da tre parti principali: il corpo e la sede della valvola, lo stelo e la punta dello stelo, nonché la baderna e il coperchio.

D: Qual è la classificazione delle valvole a spillo?

A: Tipi di valvole a spillo. Esistono tre modelli generali di valvola a spillo: diritta, ad angolo e multiporta. Inoltre, le valvole a spillo possono funzionare manualmente, elettricamente, pneumaticamente o idraulicamente.

D: Perché si chiama valvola a spillo?

R: Una valvola a spillo è un tipo particolare di valvola, dotata di una porta insolitamente piccola e di uno stantuffo a forma di ago che si muove su e giù entro i confini della porta. In questo modo assomiglia ad un ago all'interno di una siringa, da qui il suo nome.

D: Le valvole a spillo sono direzionali?

R: Sebbene la funzione di base sia la limitazione del flusso, la differenza fondamentale tra le due è che la valvola a spillo controlla il flusso in entrambe le direzioni (bidirezionale) e la valvola di controllo del flusso controlla il flusso in una sola direzione (consentendo il flusso libero nella direzione opposta) .

D: Una valvola a spillo è uguale a una valvola a stantuffo?

R: Se hai bisogno di un controllo preciso del flusso e di una bassa caduta di pressione, le valvole a spillo potrebbero essere la scelta migliore. Tuttavia, se si hanno portate elevate e applicazioni ad alta pressione o si richiedono funzionalità autopulenti, le valvole a stantuffo potrebbero essere la soluzione migliore.

D: Una valvola a spillo è una valvola a farfalla?

R: La valvola a farfalla controlla la velocità operativa di un dispositivo pneumatico e la trasmissione dei segnali di pressione dell'aria.

D: Quale valvola non dovrebbe mai essere utilizzata per il controllo del flusso?

R: Le valvole a saracinesca non sono adatte per la limitazione del volume. Il controllo del flusso è difficile a causa del design della valvola e il flusso del fluido che sbatte contro una saracinesca parzialmente aperta può causare danni estesi alla valvola. Salvo specifica autorizzazione del produttore, le valvole a saracinesca non devono essere utilizzate per la strozzatura.

D: In che modo una valvola a spillo controlla la portata dell'aria?

R: La funzione della valvola a spillo è controllare il flusso del fluido e lo fa regolando la dimensione dell'orifizio. Più piccolo è l'orifizio, più lenta è la portata. Al contrario, più grande è l'orifizio, più veloce è la portata. Questo semplice fatto è ciò che rende le valvole a spillo uno strumento così prezioso in così tante applicazioni diverse.

D: Qual è un altro nome per una valvola a spillo?

R: Le valvole a spillo, note anche come valvole a stantuffo, trovano applicazioni in vari contesti in cui è essenziale una regolazione precisa del flusso o della pressione. Sono comunemente impiegati in una vasta gamma di settori e situazioni, tra cui: trattamento delle acque, dighe, processi industriali, serbatoi e centrali elettriche.

D: Una valvola a sfera o una valvola a spillo hanno un migliore controllo del flusso?

R: D'altro canto, le valvole a spillo sono un'opzione migliore quando la necessità dell'applicazione è controllare il flusso con elevata precisione regolando la posizione dello stantuffo.

D: Qual è l'orifizio di una valvola a spillo?

R: La valvola a spillo di uno strumento utilizza uno spillo conico per aprire gradualmente uno spazio per un controllo preciso del flusso. Il flusso può essere controllato e regolato con l'uso di un mandrino. Una valvola a spillo ha un orifizio relativamente piccolo con una sede lunga e affusolata e uno stantuffo a forma di ago all'estremità di una vite, che si adatta esattamente alla sede.

Essendo uno dei principali produttori e fornitori di valvole a spillo in Cina, vi diamo un cordiale benvenuto per l'acquisto di valvole a spillo scontate dalla nostra fabbrica. Tutti i nostri prodotti sono di alta qualità e prezzi competitivi. Contattaci per un preventivo.
