Qual è il valore nominale di pressione di una flangia?

Qual è il valore nominale di pressione di una flangia?

In qualità di fornitore di flange, mi viene spesso chiesto informazioni sulla pressione nominale delle flange. Le flange sono componenti cruciali nei sistemi di tubazioni, utilizzati per collegare tubi, valvole, pompe e altre apparecchiature. Comprendere i valori nominali di pressione è essenziale per garantire la sicurezza e l'efficienza di qualsiasi installazione di tubazioni.

Nozioni di base sui valori nominali della pressione della flangia

Il rating di pressione di una flangia, noto anche come rating pressione-temperatura, indica la pressione massima che una flangia può sopportare a una determinata temperatura. Questa valutazione non è un valore singolo ma varia a seconda della temperatura del fluido o del gas che scorre attraverso il sistema di tubazioni.

Le flange sono progettate e prodotte secondo vari standard, come gli standard ASME (American Society of Mechanical Engineers) negli Stati Uniti e gli standard DIN (Deutsches Institut für Normung) in Europa. Questi standard definiscono i valori di pressione-temperatura per diversi tipi e dimensioni di flange.

Ad esempio, una flangia ASME Classe 150 ha un diverso valore di pressione-temperatura rispetto a una flangia ASME Classe 300. Maggiore è il numero di classe, maggiore è la pressione che la flangia può sopportare a una determinata temperatura. A una temperatura standard di circa 38°C (100°F), una flangia ASME Classe 150 può generalmente sopportare una pressione di circa 285 psi, mentre una flangia ASME Classe 300 può sopportare circa 740 psi.

Fattori che influenzano i valori nominali di pressione della flangia

Diversi fattori possono influenzare la pressione nominale di una flangia:

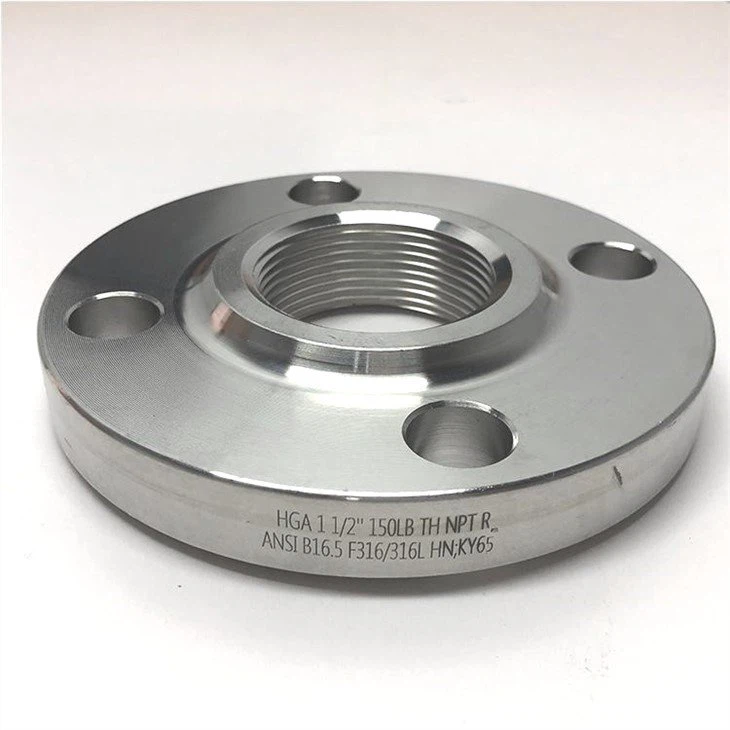

1. Materiale: Materiali diversi hanno proprietà meccaniche diverse, che influiscono direttamente sulla loro capacità di resistere alla pressione. Ad esempio, le flange in acciaio inossidabile sono note per la loro elevata robustezza e resistenza alla corrosione.Flangia filettata in acciaio inossidabileEFlangia a collo di saldatura in acciaio inossidabilesono realizzati in acciaio inossidabile, che conferisce loro buone capacità di sopportare la pressione. Sono comunemente utilizzate anche le flange in acciaio al carbonio, ma possono avere valori di pressione diversi rispetto alle flange in acciaio inossidabile a causa delle differenze nella composizione chimica e nelle proprietà meccaniche.

2. Tipo di flangia: Esistono vari tipi di flange, come flange filettate, flange weld-neck, flange slip-on e flange cieche. Ciascun tipo ha un design e una costruzione diversi, che influiscono sulla sua capacità di gestione della pressione. Le flange Weld-neck, ad esempio, sono note per la loro elevata resistenza e vengono spesso utilizzate in applicazioni ad alta pressione. Il lungo collo affusolato fornisce un rinforzo aggiuntivo, consentendo loro di resistere a pressioni più elevate rispetto ad altri tipi di flangia.

3. Temperatura: Come accennato in precedenza, la pressione nominale di una flangia dipende dalla temperatura. All'aumentare della temperatura, la resistenza del materiale della flangia diminuisce. Ciò significa che una flangia in grado di gestire una determinata pressione a una temperatura inferiore potrebbe non essere in grado di gestire la stessa pressione a una temperatura più elevata. Ad esempio, una flangia ASME Classe 150 nominale a 285 psi a 100°F potrebbe essere in grado di gestire solo 190 psi a 600°F.

4. Selezione di guarnizioni e bulloni: Anche la guarnizione utilizzata tra due flange e i bulloni che tengono insieme le flange svolgono un ruolo nella capacità di carico complessiva del giunto flangiato. Una corretta selezione della guarnizione è fondamentale per garantire una tenuta ermetica e prevenire perdite. Allo stesso modo, sono necessarie la dimensione e il grado corretti dei bulloni per mantenere l'integrità della connessione della flangia sotto pressione.

Importanza della corretta selezione del valore nominale della pressione

La scelta del corretto livello di pressione per una flangia è della massima importanza. Se in un'applicazione ad alta pressione viene utilizzata una flangia con una pressione nominale inferiore a quella richiesta, ciò può portare a guasti catastrofici, come la rottura della flangia o perdite. Ciò può comportare rischi per la sicurezza, inquinamento ambientale e costosi tempi di inattività per le riparazioni.

D’altro canto, l’utilizzo di una flangia con una pressione nominale molto più elevata del necessario può rivelarsi uno spreco e aumentare il costo del sistema di tubazioni. Potrebbe anche portare a un'ingegneria eccessiva, che non è economicamente vantaggiosa.

Come noi, in qualità di fornitore di flange, garantiamo la qualità e i valori nominali di pressione corretti

In qualità di fornitore di flange, adottiamo diverse misure per garantire che le flange che forniamo soddisfino i valori di pressione richiesti:

1. Controllo di qualità rigoroso: Acquistiamo i nostri materiali da fornitori affidabili e conduciamo test approfonditi sui materiali. Ciò include l'analisi della composizione chimica e i test sulle proprietà meccaniche per garantire che i materiali soddisfino gli standard pertinenti.

2. Conformità agli standard: Tutte le nostre flange sono prodotte in conformità con gli standard internazionali come ASME e DIN. I nostri processi di produzione sono attentamente monitorati per garantire che ogni flangia soddisfi le dimensioni, le tolleranze e i valori di pressione e temperatura specificati.

3. Supporto tecnico esperto: Il nostro team di ingegneri e tecnici esperti è disponibile per fornire supporto tecnico ai nostri clienti. Possiamo aiutare i clienti a selezionare il tipo di flangia e il rating di pressione corretti in base ai requisiti applicativi specifici. Che si tratti di un sistema di approvvigionamento idrico a bassa pressione o di un oleodotto e di un gasdotto ad alta pressione, abbiamo l'esperienza per offrire le migliori soluzioni.

Conclusione

In conclusione, la pressione nominale di una flangia è un parametro critico che ne determina l'idoneità a diverse applicazioni. È influenzato da fattori quali materiale, tipo di flangia, temperatura e selezione di guarnizioni e bulloni. In qualità di fornitore di flange, ci impegniamo a fornire flange di alta qualità che soddisfino i valori di pressione richiesti. La nostra gamma di prodotti, inclusoFlangia filettata in acciaio inossidabile, offre soluzioni affidabili per vari settori.

Se hai bisogno di flange per il tuo sistema di tubazioni, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team sarà felice di aiutarvi nella scelta delle flange giuste e nel garantire un'installazione di successo.

Riferimenti

• ASME B16.5 - Flange per tubi e raccordi flangiati
• Norme DIN per flange
• Letteratura tecnica sulla progettazione e produzione di flange delle principali associazioni di settore
